使用REW向導實現auto EQ自動均衡

在這份應用說明中，我們會向你展示如何使用Room EQ Wizard（REW）及其與miniDSP的集成來均衡你的低音炮。

你需要什么
一款支持REW集成功能的miniDSP處理器。幾乎所有現有處理器都有——請查閱相關用戶手冊。

一款經過校準的測量麥克風，我們推薦使用UMIK-1或UMIK-2。

Room EQ 向導（REW），可在Windows、Mac OS X和Linux上免費下載。

我們假設你已經安裝好了miniDSP軟件和REW。如果您是REW新手，請參閱我們關于REW的UMIK-1應用說明。miniDSP處理器非常靈活，設置方式很多，所以下面的作可能不完全適用于你的系統。REW也非常靈活，因此我們將描述一組REW參數;我們建議你按照我們這里描述的方式嘗試，然后嘗試不同的參數。

1. 進行初步測量
在miniDSP用戶界面中，關閉所有均衡。
通常你還需要禁用所有交叉濾波器。這樣均衡可以獨立于分頻器應用。
靜音所有輸出通道，除了你想測量的那個（即子通道）。
在REW中用麥克風在聽覺區中央進行測量掃描。如果你愿意，可以繼續用這個測量方法。不過，由于測量到的響應會因麥克風位置而異，通常建議你做多次測量并取平均值。圖1展示了我們測試系統中的四個測量值（淺色）及其平均值（粗線）。

圖1。REW自動均衡輸入的初始測量（顯示在覆蓋界面）

（要平均一組測量，點擊“全SPL”按鈕，只選擇你想平均的測量值，然后點擊顯示屏左下角的“平均響應”按鈕。）

2. 在REW中設置參數

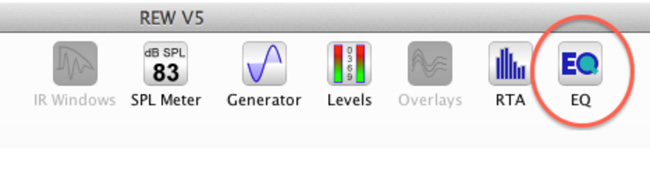

在REW主界面，選擇左側測量列表中的平均值。然后點擊“均衡器”按鈕。

設置參數如下圖所示。

均衡器

選擇與你處理器匹配的選項。以下是摘要表：

†在這種情況下，REW可能會生成過多的濾波器。為防止這種情況，可以使用均衡濾波器窗口禁用部分濾波器。

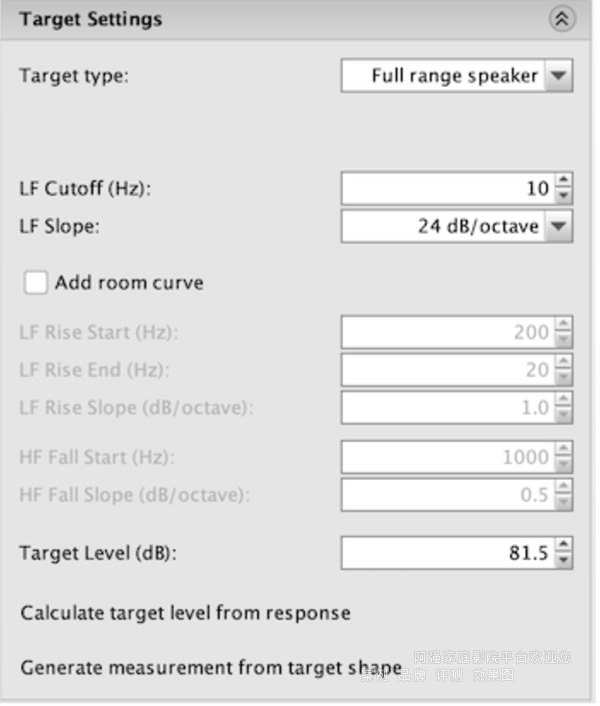

目標設置

將目標類型設置為“全范圍揚聲器”以設置一個平坦目標。設置目標電平，以便用切音濾波器實現所需的均衡。你需要嘗試不同的目標水平，因為不同數值可能會給出不同的結果。

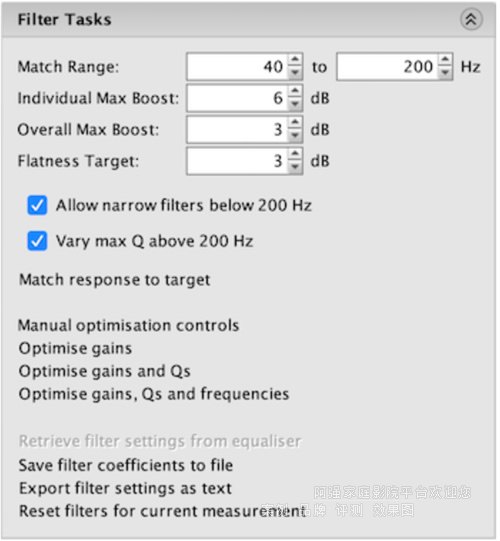

過濾任務

設置生成修正濾波器的參數。上方截圖顯示了我們發現最適合示例的數值。你應該嘗試這些數值以獲得最佳效果。

由于我們使用的是平均值，因此無需試圖讓圖完全平坦。

3. 設置手動過濾器
有時候，手動設置一些過濾器會很有幫助。點擊均衡濾波器按鈕查看修正濾波器（初始為空白）。在這里你可以選擇濾波器的手動選項，然后設置參數。在我們的例子中，我們設置了一個擱板濾波器來增強低音炮的低頻響應：

4. 匹配目標反應
在篩選任務部分，點擊“匹配響應與目標”。REW會生成過濾器以優化響應。以下是我們的示例，測量響應用靛藍色，校正響應用紫色，目標用藍色，校正濾鏡用綠色：點擊“EQ Filters”按鈕，可以看到REW計算出的濾波器：

5. 導出和導入校正過濾器
一旦你找到一個看起來滿意的修正，點擊“將濾波器系數保存到文件”，在篩選任務部分保存到文件中。（注：“將濾鏡設置導出為文本”并不會將濾鏡保存為導入 miniDSP 軟件所需的格式。一定要選對選項�。�

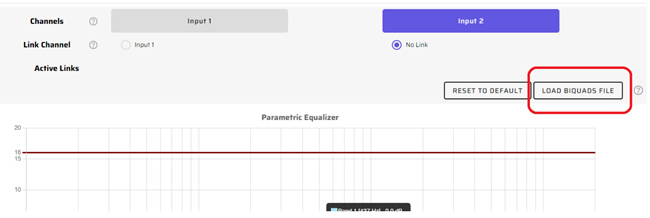

然后返回miniDSP用戶界面，打開你想放置濾波器的PEQ模塊。如果你用的是miniDSP設備控制臺，選擇右上角的菜單開關，點擊加載BIQUADS文件按鈕，然后選擇你之前保存的系數文件。

均衡圖將更新以顯示修正濾波器：

如果你用的是舊版的“插件”界面，可以設置為高級模式，然后點擊導入。選擇你剛保存的文件，點擊“處理”，用戶界面將顯示更正過濾器：

通過再次進行測量掃描來確認你的結果。注意，如果你用平均值來平衡，沒有哪個麥克風位置是平的。

最后
現在你可以重新啟用分頻濾波器，并進行更多測量以微調積分。玩得愉快！別忘了在我們的論壇告訴我們你的體驗。
