TI 芯片
7納米TI德州儀器DSP芯片
支持與 TMS 對接
便于遠程操控，節省系統運營成本
內置 TINERMAX 影院揚
聲器預設 縮短系統的調試
時間
專用圖形用戶界面
實現人機互動，令操作更直觀
大尺寸 LCD 顯示屏
系統狀態信息一目了然
提供 USB 端口
用于預設文件導入導出
TM-8710 影院處理器由 TINERMAX 研發生產， 主要用于影院的音效提升與音量控制。 TM-8710 搭載高性能 德州儀
器DSP 處理芯片， 提供均衡設置、音量控制等功能，并配有專門設計的圖形用戶界面軟件。
TM-8710 提供四種輸入接口—模擬輸入、數字輸入、非同步輸入與光纖同軸輸入。模擬輸入與數字輸入用于連接
影院影音服務器以輸入音頻信號。非同步輸入可連接 CD 或 DVD 播放器，光纖同軸接入線性立體聲信號，用于背景
音樂播放。
TM-8710設有 4 個 HD-15 模擬輸出接口，支持TINERMAX功放音頻連接。 25- 針式與6P-鳳凰插模擬輸出接口可用
于連接第三方音頻系統。
前面板大屏幕 LCD 持續顯示系統的通道運行狀況。音量控件可快速設置系統全局輸出音量。簡易直觀的 專用圖形用戶界面軟件將幫助用戶快速搭建影院音頻系統。
TM-8710 提供 1/3 倍頻程圖示均衡器，通過圖形用戶界 面可對音頻系統進行精準設置。支持各類影院揚聲器連接。
TM-8710 可搭配 TINERMAX 影院功放使用，可自動檢測下游故障支持各類專用圖形用戶界面
LCD 顯示屏：具有 320x180 像素分辨率。開機后，LCD 顯示屏將彈出主頁面，顯示通道、IP地址與全局輸出音量。
音量 / 編輯旋鈕 ：支持長按、短按與旋轉操作，可用于升級、調節全局輸出音量、切通道設置編輯等
模擬輸入按鍵 ：用于選用模擬輸入接口處的信號。
AUX輸入按鍵 ：用于選用AUX輸入接口處的信號。
數字輸入按鍵 ：用于選用數字輸入接口處的信號。
音樂（非同步） 輸入按鍵：用于選用音樂（非同步）輸入接口處的信號。
啞音按鍵 ：用于開啟或關閉啞音設置。

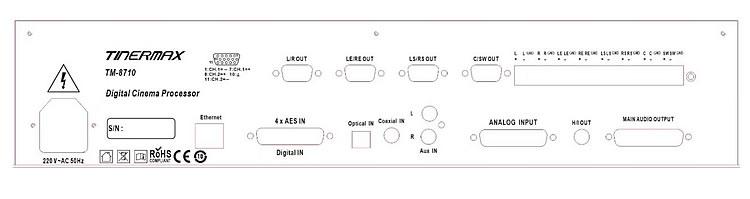

USB接口 ：采用 D 類 USB 接口，用于連接 USB閃存盤，進行預設文件保存或加載。
交流電源輸入 ：電源要求 ：196-246VAC 50-60Hz 10W。
音樂（非同步）輸入 ：采用一對 RCA 接口，用于連接 CD 或 DVD 播放器等設備， 輸入立體聲信號。
數字輸入【DIGITAL INPUT】：采用 HD-25 接口（母頭），用于連接影音服務器，最高可輸入 7.1 聲道音頻信號，支持 PCM 音頻 @ 96、48、44.1、
32kHz（16、20 或 24 位）與 Dolby Digital音頻（@所有數據位與采樣率）格式。
模擬輸入【ANALOG INPUT】：采用HD-25接口（母頭），支持 8 通道輸入， 用于外接 300mVRMS （參考）
輸入信號。
局域網端口【LAN】：采用 RJ45 接頭，帶 LED指示燈，可用于 TMS（Theatre ManagementSystem，影院管理系統）系統通訊，或用于連接控制電腦，進行用戶界面軟件操作或固件更新。
模擬輸出 1【ANALOG OUTPUT 】：采用 HD-25接口（公頭），支持 8 通道輸出，用于連接第三方音頻系統。
模擬輸出 2【ANALOG OUTPUT】：包含 4 個HD-15公頭接口（左 /右、中/超低、左環繞 / 右環繞、左后環繞 / 右后環繞），支持連接TINERMAX 影院功放，用于模擬音頻輸出與故障信號輸入。
模擬輸出 3【ANALOG OUTPUT】：包含 4 個P-6鳳凰插接口（左 /右、中/超低、左環繞 / 右環繞 、左后環繞 / 右后環繞）
